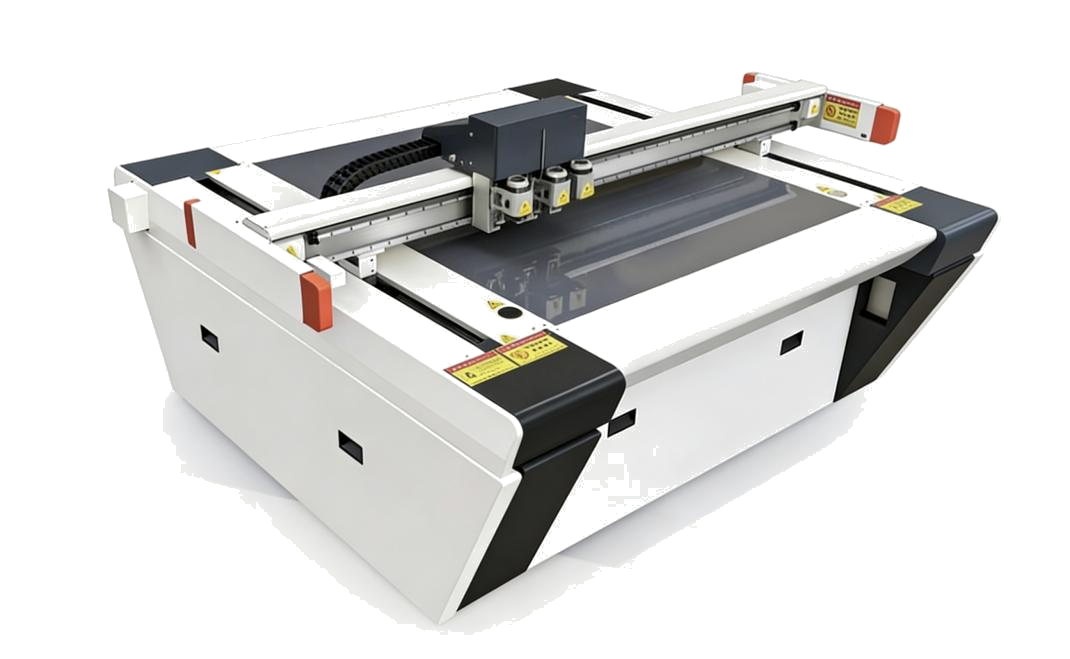

LY-RK03-1113 Niet-stervende Flexibele Materiaal Snijmachine met ±0.05mm Nauwkeurigheid voor Multifunctionele Monsterproductie en Brede Materiaalcompatibiliteit

Het geïntegreerde stalen frame is gelast van verdikt koolstofstaal, waardoor er geen vervorming of trillingen optreden bij langdurig gebruik op hoge snelheid. Het biedt stabiele mechanische prestaties en garandeert snijnauwkeurigheid en een lange levensduur van de machine.

Ingebouwd zuigsysteem dat op intelligente wijze vacuümzones activeert op basis van de materiaalgrootte, waardoor een sterkere en meer uniforme grip ontstaat en de vlakheid van de plaat aanzienlijk wordt verbeterd. Het voorkomt het optillen en verschuiven van de randen en is geschikt voor zowel dunne als dikke planken.

Drie onafhankelijk aangedreven werkkoppen zorgen ervoor dat meerdere gereedschappen continu kunnen werken, en gereedschappen zijn uitwisselbaar tussen modules. Zo kan één machine snijden, rillen, groefsteken en plotten. Met een maximale snijdikte van 50 mm is de machine compatibel met golfkarton, grijskarton, karton, dun schuim, leer en ander plaatmateriaal en voldoet daarmee aan de dagelijkse behoeften voor het maken van monsters.

Het ingebouwde automatische gereedschapinstelsysteem maakt automatische instelling en lengtecompensatie met één druk op de knop mogelijk na een gereedschapswissel, waardoor handmatige kalibratie niet nodig is. Dit zorgt voor een snelle omschakeling met hoge precisie. Het uiterst nauwkeurige servoaangedreven transmissiesysteem levert een snijnauwkeurigheid tot ±0,05 mm en produceert zuivere, braamvrije randen.

U kunt direct CAD-, AI- of DXF-bestanden importeren en met één klik snijpaden genereren, waardoor de machine elke complexe vorm kan snijden zonder leercurve.

Belangrijke componenten zijn beschermd tegen stof en vuil, wat resulteert in een laag uitvalpercentage en eenvoudig routineonderhoud. Bovendien zorgt een laag energieverbruik voor een milieuvriendelijke en kosteneffectieve werking. Intelligente padoptimalisatie maakt een snelle verwerking mogelijk, waardoor de cyclus voor het maken van monsters wordt verkort en een snelle reactie op monsterverzoeken van klanten mogelijk wordt gemaakt.

1. Groeven (V/U-groef)

Schakelbaar V/U-groefsteken, vormen in één stap voor stijve en zachte materialen.

2. Half gesneden stansen

Half gesneden stansen, snijdt alleen de bovenste laag voor gemakkelijk te scheuren en verbindende delen.

3. Kreuken

Gelijkmatige plooien, geen scheuren of kreuken bij het vouwen.

4. Volledig gesneden stansen

Geen mal nodig, nauwkeurig doorsnijden, geschikt voor bemonstering in kleine batches. Zeer nauwkeurig snijden zonder kreuken op dun papier en zonder barsten van de randen op dik papier.

5. EVA-snijden

Speciale anti-aanbaksnijder, soepel en schoon EVA-snijden.

6. Golfkarton snijden

Geïntegreerd snijden, rillen en gleufsteken voor nauwkeurige reproductie van kartonnen structuren.

7. Zelfklevend etiket snijden

Nauwkeurig gecontroleerd dieptestansen dat alleen door het bovenpapier en de lijmlaag snijdt, terwijl de voering intact blijft.

8. Schuimsnijden

Geschikt voor uiterst nauwkeurig snijden van complexe contourvormen, pak voor verschillende verwerking van verpakkingsbijlagen.

Afbeelding

Naam

Invoering

Bewegingscontrolesysteem

Hoogwaardig 6-assig high-speed bewegingscontrolesysteem: gepatenteerd intellectueel eigendom, nauwkeurige beweging van de snijkop, vloeiende curvebeweging.

Hoogfrequent elektrisch oscillerend mes

Ingebouwde hoogfrequente Maxon-motor, snelheid tot 18.000 RPM, uitgerust met speciaal gehard wolfraamstalen mes. Snijdt gemakkelijk verschillende harde en dikke materialen (bijv. golfkarton, honingraatkarton, KT-karton, PVC-schuimkarton) met hoge snelheid en gladde en nette randen.

Sleep het mesgereedschap

Geschikt voor materialen met een dikte ≤5 mm. Hogere snijsnelheid vergeleken met het oscillerende mes.

Rillenwielset

Vier rilwielen met verschillende breedtes verkrijgbaar. Creëert perfecte vouwen in diverse soorten golfkarton en karton. Optioneel PVC-rilwiel voor PVC-rillen.

Plotterpen

Eén neutrale pen en één pen op oliebasis. Wordt gebruikt voor het tekenen op papier/karton en voor het nauwkeurig debuggen van machines.

Ethernet-transmissiepoort

Flexibele en stabiele datatransmissie, sterke automatiseringsuitbreidingsmogelijkheden. Ondersteunt upgrades en onderhoud op afstand, en maakt machinebesturing en het oproepen van bestanden mogelijk binnen een lokaal netwerk.

Geïntegreerde circuitcontroller

Hoogwaardige geïntegreerde circuitcontroller (geen insteekkaart voor het moederbord van een computer). Kan worden aangesloten op elke gewone computer (inclusief laptops) – er is geen speciale pc met hoge specificaties nodig. Als de computer defect raakt, kan deze eenvoudig worden vervangen door een gewone computer om de machine te bedienen.

Veiligheid Bescherming

Eenvoudig en elegant veiligheidsantibotsingsontwerp. Ingebouwd infraroodlichtgordijnapparaat met gevoelige respons, waardoor de veiligheid van de machinist en een betrouwbare werking van de machine worden gegarandeerd.

Honingraataluminiumplaat van luchtvaartkwaliteit + poreuze PVC-werktafel

Eerste gebruik in de sector van honingraataluminiumplaat van luchtvaartkwaliteit: stevig, weerbestendig, hoge vlakheid, niet gemakkelijk vervormd onder zware belasting. Soepele luchtcirculatie door interne honingraatstructuur. Optionele zonale vacuümzuiging – sterke luchtstroom en hoge houdkracht. Poreuze PVC-werktafel geeft betere rilresultaten.

Aanraakscherm

Digitale fijnafstelling en vooraf ingestelde opslag van mesdiepte en -druk via touchscreen. Stel verschillende snijparameters in voor een gemakkelijke machinebediening.

Luchtpompmodule

De krachtige vacuümluchtpompmodule houdt het materiaal stevig op de werktafel, waardoor gepersonaliseerde productverwerking via het motion control-systeem mogelijk wordt.

Laserpositioneringsmodule

De positioneringsmodule met twee cursors maakt het snel en nauwkeurig snijden van gedrukte materialen mogelijk met behulp van handmatige tweepuntspositionering.

Detectie van werktafels

Automatische detectie van gegevens over de vlakheid van de werktafel via de werktafeldetectiemodule. Feedback naar het controlecentrum voor platformprecisiecompensatie, waardoor een consistente vlakheid wordt bereikt.

Afbeelding

Naam

Invoering

Groefgereedschap voor grijze platen

Speciaal ontworpen voor het groeven van grijze platen. In meerdere hoeken verstelbaar: 0°~135° vrij instelbaar.

Karton groefgereedschap

Ontworpen voor het groefsteken van karton. Zelfaanpassend aan de werktafel, met anti-penetratieontwerp. Voor het eenvoudig groefsteken van karton met hoge precisie.

V-CUT groefgereedschap

Sondersteunt groefsteken voor honingraatplaat, KT-plaat en vele andere materialen, met verstelbare hoek 0°~120°

Groefgereedschap voor fotolijsten

Vaste 90°-groef, speciaal voor fotolijsten, flexibele platen, geluidsabsorberende platen, enz. voor 90°-hoekgroef.

Kiss-cut-gereedschap

Ontworpen voor kiss-cutting (gedeeltelijke penetratie) van zelfklevende materialen, reclamefilms met achtergrondverlichting, enz. Bij gebruik met een precisiecameraregistratiesysteem kunnen complexe onregelmatige vormen eenvoudig worden gesneden.

5 mm trilgereedschap

Schuimtrillingssnijgereedschap met een trillingsslag van 2 mm, speciaal ontworpen voor het snijden van schuimmaterialen tot 50 mm dik, zoals EPE-parelschuim, EVA-schuim, spons, enz.

Cameraregistratiesysteem

Snel en nauwkeurig snijden van drukwerk via het cameraregistratiesysteem. Geïntegreerde QR-taaksorteermodule maakt geautomatiseerde taakinstelling mogelijk voor de productie van kleine batches van verschillende productbatches.

Aparte operatietabel

Een onafhankelijke operatietafel voor gemakkelijke plaatsing van een computer.
