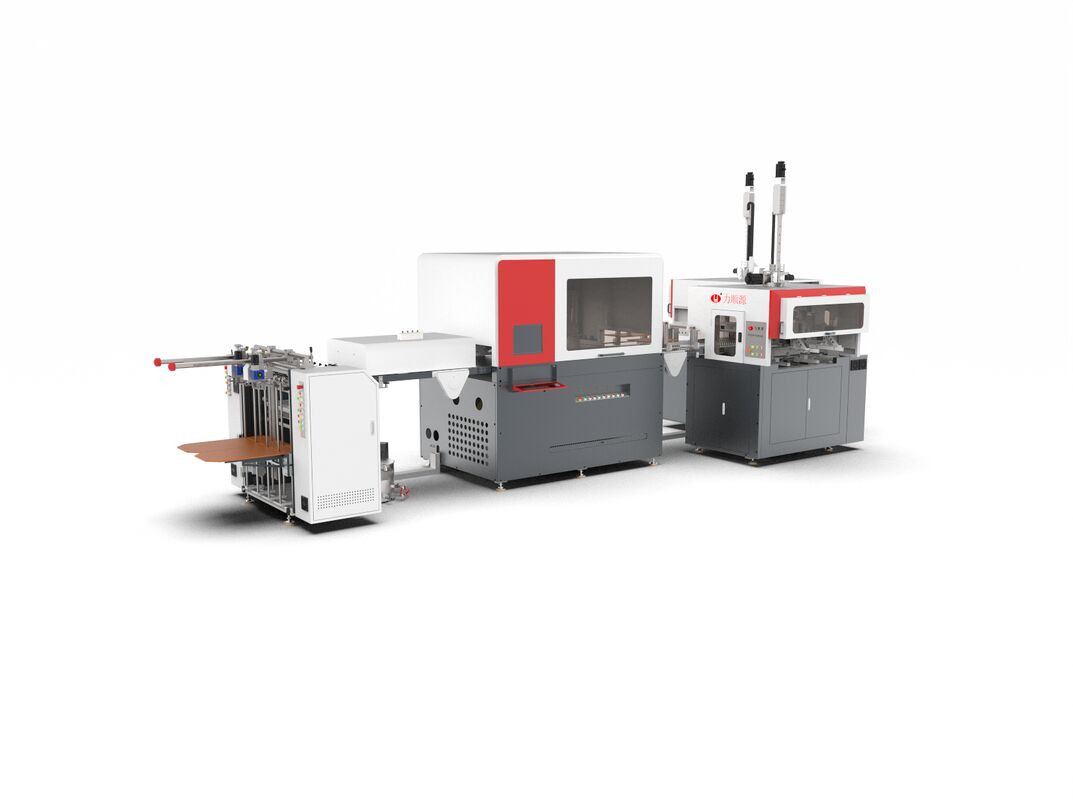

LY- HB3000A Intelligente 2-in-1 machine voor het maken van stijve dozen(binnen bellenpersfuncties)
De LY-HB3000A is een intelligente 2-in-1 hogesnelheidsmachine voor het maken van harde dozen met een geïntegreerde online bellenpersfunctie. Het bereikt een productiesnelheid van maximaal 40 stuks/min (voor dubbelbladbewerking), een positioneringsnauwkeurigheid van ±0,05 mm en een omsteltijd van slechts 30 minuten.
Deze machine maakt gebruik van een servobesturingssysteem en een vision-positioneringssysteem, met een cameravolgsysteem van 10 megapixels en een YAMAHA-robotarm voor nauwkeurige positionering van grijze borden. Het voltooit automatisch de papierinvoer, het lijmen, de kartonnen invoer, het plakken van hoeken, het positioneren, het vormen van dozen, het omwikkelen van randen en het in-line bellendrukken. Met een breed vervormingsbereik (min. 45×45×15 mm, max. 550×400×130 mm), botsingsdetectiealarm en krasbestendig ontwerp biedt de LY-HB3000A uitstekende betrouwbaarheid en bedieningsgemak.
Belangrijkste kenmerken
- Kortste omsteltijd, waardoor kostbare machinetijd wordt bespaard
- Maakt gebruik van zeer nauwkeurige visuele robotarmpositionering met camerasysteem
- Dual Forming-stations worden bestuurd door servo- en digitale opstelling.
- Inclusief in-line bellenpersmodule
- Productiesnelheid tot 40 stuks/min
- Positioneringsnauwkeurigheid ±0,05 mm
- Omsteltijd (opdrachtoverdrachttijd) in 30 minuten
- Geschikt voor mobiele telefoonbox, cosmeticadoos, sieradendoos, wijnkisthoes en andere dozen...
Excel-snit bestaat uit de volgende secties:
| Voeder |
- Omkeerfunctie voor papierinvoer.
- Pneumatische vacuümregelkleppen met grote diameter.
- De rubberen aandrukrol voor het invoerpapier.
- De automatische heffunctie voor het aanvoeren van stapels.
- Automatische stop van invoerstapel wanneer bovenste papier op zijn plaats zit.
- Onafhankelijk bestuurde papierinvoertafel en onafhankelijk bestuurde velroller.
- Vermijd de inconsistentie van de lengte van het papier tussen de twee vellen.
|
|
Positionering
|
- Robotarm voor het spotten van de doos.
- Camera met een trackingsysteem van 10 miljoen pixels, de positioneringsnauwkeurigheid kan 0,05 mm bereiken.
- Twee camera's met robotarmen die XY-spoel gebruiken voor positionering.
|
|
Hoek plakken
|
- Pas bodemzuiging toe nadat de doos is gevormd: zet deze vast met een naar beneden trekkende zuigmond, zodat de lade stabiel op de transportband kan vallen.
- Een bandaanvoersysteem met twee stations transporteert tegelijkertijd twee bijpassende dozen van verschillende afmetingen naar de positioneringssectie.
- Eenvoudig op te zetten, tapebreedte 19 mm.
|
|
Deel uitmakend(binnenin online BubelPdrukkenfunctie)
|
- Automatische instelling door servomotoren, compatibel met verschillende merken positioneringsmachines van 950 mm hoog.
- Dual Station slimme wikkelaar voor verhoogde productie.
- Met een bellenpersfunctie, waardoor er geen aparte bellenpersmachine nodig is.
- Virtueel cam-servo-aandrijfsysteem.
- Alarmapparaat voor botsingsdetectie.
- Til de doos op door de zijkant van de doos vast te houden.
- Krasbestendig voor het papier.
- De minimale vormafmetingen zijn 45*45*15mm.
De maximale vormafmetingen zijn 550 * 400 * 130 mm,
meerdere om grote dozen te maken zonder hoekplakmachine.
|
Technische specificaties
| Papierformaat |
enkel vel |
dubbel blad |
| B: 30-800 mm |
B: 30-375 mm |
| L:60-1000 mm |
L:60-900 mm |
| Papierdikte |
80-300 g/m²2 |
| Dikte van karton |
>1 mm |
| Afgewerkte doosgrootte |
L: 65-450 mm |
L: 65-450 mm |
| B:65-420 mm |
B: 65-350 mm |
| H:15-130mm |
H: 15-130 mm |
| Precisie nauwkeurigheid |
±0,05 mm |
| Oor overlappende grootte |
7-100 mm |
| Oor kruis oor vouwmaat |
120 mm |
| Maximaal vermogen |
11 kW |
| Capaciteit van productie |
20-25 STUKS/MIN |
40-50 STUKS/MIN |
| Voeding |
380V/50Hz |
| Volume lijmtank |
50KG |
| Machineafmeting |
L7415×B4500×H2000mm |
| Machinegewicht |
7200 kg |
Processtroom
Verpakking en verzending
Bedrijfsprofiel
LiShunyuan, opgericht in 2001 en gevestigd in Dongguan City, provincie Guangdong, opereert vanuit een moderne gestandaardiseerde werkplaats van 20.000 vierkante meter. Na 18 jaar gestage ontwikkeling heeft het bedrijf uitgebreide verkoop- en after-sales servicenetwerken opgezet in heel China, met producten die worden geëxporteerd naar meer dan 40 landen in Europa, Amerika, Zuidoost-Azië, Zuid-Amerika, het Midden-Oosten en Afrika.
Innovatie is de belangrijkste concurrentiekracht van LiShunyuan. Het bedrijf beschikt over onafhankelijke intellectuele eigendomsrechten voor zijn productportfolio, waaronder de serie starre boxmachines en de serie clamshell boxmachines. Deze apparatuuroplossingen worden op grote schaal toegepast bij de productie van premium geschenkdozen, verpakkingen voor mobiele telefoons, cosmetische dozen, dozen voor wijn en sterke drank en andere hoogwaardige boetiekverpakkingen.
LiShunyuan handhaaft de ontwikkelingsfilosofie van "Klant eerst, serveer de wereld" en houdt zich aan de strategie van "Streven naar perfectie, smeed nieuwe wegen", en zet zich in voor R&D van hoogwaardige, hoogefficiënte producten voor de verpakkingsindustrie, waardoor intelligente automatisering wordt bevorderd.
Onze diensten en sterke punten
Wij bieden machines die concurrerend zijn in de sector, professionele kwaliteitscontrole en uitgebreide klantenservice. LiShunyuan biedt klantenondersteuning met een volledig spectrum, waaronder pre-salesadvies, aangepaste machineontwikkeling, productie van apparatuur en grondige after-salesondersteuning. Wij leveren maximale productie-efficiëntie, uiterste precisie en consistente premiumkwaliteit voor boetiekverpakkingen, afgestemd op de unieke eisen van elke klant.
Certificeringen
Productie werkplaats
Kwaliteitsgarantie op het gebied van after-sales service
- 1 uur service:Wij reageren binnen een uur op serviceverzoeken met oplossingsaanbevelingen
- 12-uursservice:Het kantoor van de GM behandelt klachten van klanten rechtstreeks en antwoordt binnen 12 uur met oplossingen
- Bereik binnen 24 werkuren:Onderhoudsteams arriveren binnen 24 werkuren voor klanten binnen een straal van 500 km van servicepunten
- Maandelijkse follow-up:Regelmatige klantbezoeken zorgen voor voortdurende tevredenheid en ondersteuning
- Pre-sale service:Uitgebreide trainingsprogramma's met professionele ingenieurs vóór levering
- Verkoopdiensten:Installatie, foutopsporing en een week gratis trainingsservices bij aankomst van de machine
- After-sales service:Volledige klantenbestanden, regelmatige prestatiemonitoring, software-/hardware-updates en uitgebreide ondersteuning voor reserveonderdelen
