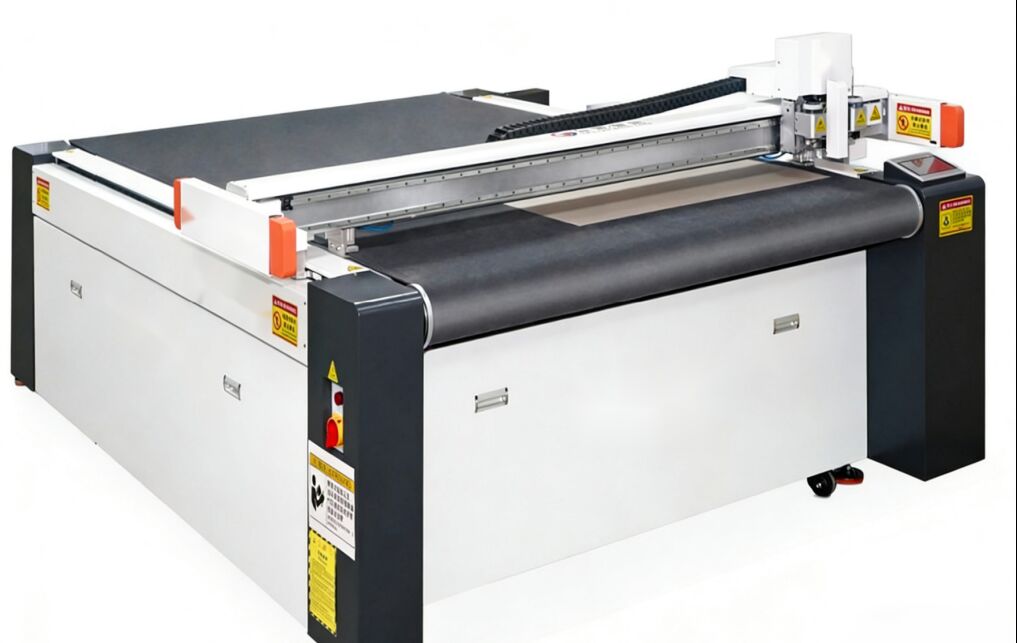

LY-PK-1816RM No-die Niet-metaal Flexible Material Cutting Machine No-die Precision Cutting Flexible Material Mastery Efficiëntie van de monstermaker

Het geïntegreerde stalen frame is gelast van verdikt hoog koolstofstaal, wat zorgt voor geen vervorming of trillingen tijdens langdurige werking op hoge snelheid. Het biedt stabiele mechanische prestaties, wat de snijnauwkeurigheid en de levensduur van de machine garandeert.

Ingebouwd zuigsysteem dat vacuümzones intelligent activeert op basis van materiaalgrootte, wat zorgt voor een sterkere en uniformere vasthoudkracht en de vlakheid van het vel aanzienlijk verbetert. Het voorkomt het optillen en verschuiven van randen en is geschikt voor zowel dunne als dikke platen.

Twee onafhankelijk aangedreven werkkoppen maken continue werking van meerdere gereedschappen mogelijk, en gereedschappen zijn verwisselbaar tussen modules. Zo kan één machine snijden, rillen, groeven en plotten. Met een maximale snijdikte van 50 mm is de machine compatibel met golfkarton, grijsboard, karton, dun schuim, leer en andere plaatmateriaal, wat voldoet aan de dagelijkse behoeften voor het maken van monsters.

Het ingebouwde automatische gereedschapsinstelsysteem maakt automatische instelling met één druk op de knop en lengtecompensatie na gereedschapswissel mogelijk, zonder handmatige kalibratie. Dit zorgt voor snelle omstelling met hoge precisie. Het hoogwaardige servo-aangedreven transmissiesysteem levert een snijnauwkeurigheid tot ±0,05 mm en produceert schone, braamvrije randen.

U kunt direct CAD-, AI- of DXF-bestanden importeren en met één klik snijpaden genereren, waardoor de machine elke complexe vorm kan snijden met een leercurve van nul.

Belangrijke componenten zijn beschermd tegen stof en vuil, wat resulteert in lage storingspercentages en eenvoudig routinematig onderhoud. Bovendien zorgt een laag energieverbruik voor een milieuvriendelijke en kosteneffectieve werking. Intelligente padoptimalisatie maakt snelle verwerking mogelijk, verkort de cyclus voor het maken van monsters en maakt een snelle reactie op klantverzoeken voor monsters mogelijk.

1. Groeven (V/U-groef)

V/U-groeven schakelbaar, eenstapsvorming voor stijve & zachte materialen.

2. Half-snijdend stansen

Half-snijdend stansen, snijdt alleen de toplaag voor gemakkelijk scheuren & verbindingsdelen.

3. Rillen

Uniform rillen, geen scheuren of kreuken bij het vouwen.

4. Volledig snijdend stansen

Geen mal nodig, nauwkeurig volledig door snijden, geschikt voor kleinschalige bemonstering. Hoge-precisie snijden zonder kreuken op dun papier en zonder randbarsten op dik papier.

5. EVA-snijden

Speciaal anti-aanbak snijmes, soepel en schoon EVA-snijden.

6. Golfkarton snijden

Geïntegreerd snijden, rillen en sleuven maken voor nauwkeurige reproductie van kartonstructuren.

7. Zelfklevende label snijden

Precisie-gecontroleerde diepte stansen die alleen door het toplaagpapier en de kleeflaag snijdt, terwijl de drager intact blijft.

8. Schuim snijden

In staat tot hoge-precisie snijden van complexe contourvormen, geschikt voor diverse verpakkingsinzetstukken.

Afbeelding

Naam

Introductie

Bewegingsbesturingssysteem

High-end 6-assig high-speed bewegingsbesturingssysteem: eigen intellectueel eigendom, precieze beweging van de snijkop, soepele curvebeweging.

Hoogfrequente Elektrische Oscillerende Mes

Ingebouwde hoogfrequente Maxon motor, snelheid tot 18.000 RPM, uitgerust met speciaal gehard wolfraamstalen mes. Snijdt gemakkelijk diverse harde en dikke materialen (bijv. golfkarton, honingraatkarton, KT-plaat, PVC-schuimplaat) met hoge snelheid, gladde en nette randen.

Drag Knife Tool

Geschikt voor materialen met een dikte ≤5 mm. Snellere snijsnelheid vergeleken met het oscillerende mes.

Rilwielset

Vier rilwielen van verschillende breedtes beschikbaar. Creëert perfecte rillen op diverse golfkarton en karton. Optioneel PVC-rilwiel voor PVC-rillen.

Plotter Pen

Eén neutrale pen en één oliebasis pen. Gebruikt voor tekenen op papier/kartonmaterialen, en voor precisie-debuggen van de machine.

Ethernet Transmissiepoort

Flexibele en stabiele gegevensoverdracht, sterke automatiseringsuitbreidbaarheid. Ondersteunt externe upgrades en onderhoud, en maakt machinebesturing en bestandsoproepen binnen een lokaal netwerk mogelijk.

Geïntegreerde Circuit Controller

High-performance geïntegreerde circuit controller (geen computer moederbord plug-in kaart). Kan worden aangesloten op elke gewone computer (inclusief laptops) – geen speciale high-spec pc nodig. Als de computer defect raakt, kan deze eenvoudig worden vervangen door een gewone computer om de machine te bedienen.

Veiligheidsbescherming

Eenvoudig en elegant veilig anti-botsingsontwerp. Ingebouwd infrarood lichtgordijnapparaat met gevoelige respons, wat de veiligheid van de operator en de betrouwbare werking van de machine garandeert.

Luchtvaartkwaliteit Honingraat Aluminium Plaat + Poreus PVC Werktafel

Eerste gebruik in de industrie van luchtvaartkwaliteit honingraat aluminium plaat: stevig, weerbestendig, hoge vlakheid, niet gemakkelijk vervormd onder zware belasting. Soepele luchtcirculatie door interne honingraatstructuur. Optionele zonale vacuümzuiging – sterke luchtstroom en hoge vasthoudkracht. Poreuze PVC-werktafel geeft betere rillresultaten.

Touchscreen

Digitale fijnafstelling en opslag van instellingen voor mesdiepte en druk via touchscreen. Stel diverse snijparameters in voor gemakkelijke machinebesturing.

Luchtpomp Module

Krachtige vacuümluchtpomp module houdt materiaal stevig op de werktafel, waardoor gepersonaliseerde productverwerking via het bewegingsbesturingssysteem mogelijk is.

Laser Positioneringsmodule

Dubbele cursor positioneringsmodule maakt snel en nauwkeurig snijden van geprinte materialen mogelijk met handmatige tweepunts positionering.

Werktafel Detectie

Automatische detectie van werktafel vlakheid gegevens via de werktafel detectie module. Feedback naar het controlecentrum voor compensatie van de platformprecisie, waardoor consistente vlakheid wordt bereikt.

Afbeelding

Naam

Introductie

Grijs Board Groefgereedschap

Speciaal ontworpen voor het groeven van grijsboard. Multi-hoek instelbaar: 0° ~ 135° vrij instelbaar.

Karton Groefgereedschap

Ontworpen voor het groeven van karton. Zelfaanpassend aan de werktafel, met anti-penetratie ontwerp. Bereikt gemakkelijk hoge-precisie groeven voor karton.

V-CUT Groefgereedschap

Sondersteunt groeven voor honingraatbord, KT-bord en vele andere materialen, met een instelbare hoek van 0° ~ 120°

Fotolijst Groefgereedschap

Vaste 90° groeven, speciaal voor fotolijsten, flexibele platen, geluidsabsorberende platen, etc. voor 90° hoekgroeven.

Kiss-cut Tool

Ontworpen voor kiss-cutting (gedeeltelijke penetratie) van zelfklevende materialen, reclame achtergrondverlichting film, etc. Bij gebruik met een precisie camera registratiesysteem kunnen complexe onregelmatige vormen gemakkelijk worden gesneden.

2 mm Vibratiegereedschap

Schuim vibratie snijgereedschap met 2 mm vibratieslag, speciaal ontworpen voor het snijden van schuimmateriaal tot 50 mm dik, zoals EPE parelschuim, EVA-schuim, spons, etc.

Camera Registratiesysteem

Snel en nauwkeurig snijden van geprinte materialen via het camera registratiesysteem. Geïntegreerde QR-taaksortering module maakt geautomatiseerde taakinstelling mogelijk voor kleinschalige productie van verschillende productbatches.

Aparte Werktafel

Een onafhankelijke werktafel voor gemakkelijke plaatsing van een computer.
